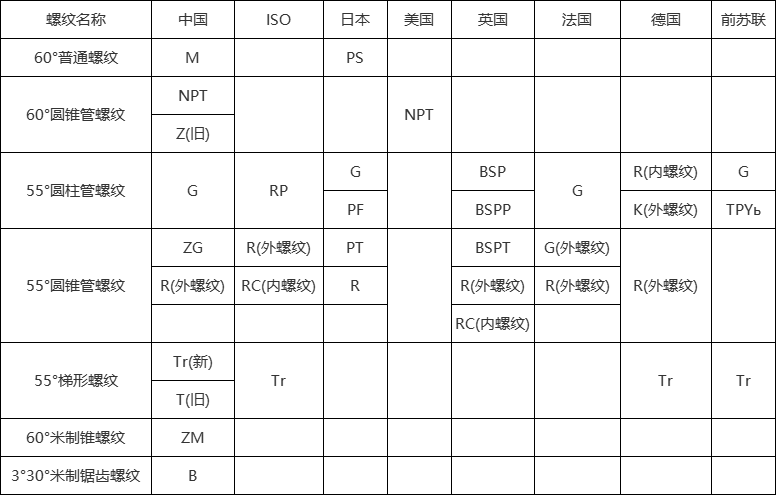

螺紋代號對照表

螺紋代號對照表

國外螺紋的代號和標注識別

1. 英制螺紋(螺紋牙型角55度)

   BSW----英國標準惠氏螺紋(粗牙)      BSF----英國標準惠氏螺紋(細牙)R----錐管外螺紋(舊代號ZG、KG)      RC----錐管內螺紋(舊代號ZG、KG)G----直管螺紋(外螺紋分A、B兩面級,絲錐分G、G-D)

2. 美制螺紋（螺紋牙型60度）

   UNC---統一制粗牙螺紋（代替NC）     UNF---統一制細牙螺紋（代替NF）UNEF---統一制超細牙螺紋             UN---統一制不變螺距螺紋UNS---統一制特殊螺紋                NPT---美國標準錐管螺紋NPSC---美國標準管接頭用直管螺紋     NGT---氣瓶用錐螺紋NPTF---干密封錐管螺紋               NPSF---干密封燃油直管螺紋NPSM---美國標準機械連接用直管螺紋  NPTR---美國標準導桿采用錐管螺紋NPSL---美國標準管鎖緊螺母用直管螺紋 NPSH---美國標準軟管連接用直管螺紋

3. 其它螺紋

   SM----縫紉機螺紋

    PZ----氣瓶用錐螺紋51－201－氣門芯螺紋

   標注示例

   55°圓柱管螺紋是非螺紋密封管螺紋，屬惠氏螺紋家族。米制和英寸制國家均廣泛采用。用于輸送液體、氣體、和安裝電線的管接頭和管子的連接。國家標準可查閱GB/T7307-2001。完整的標記由螺紋特征代號（G）、螺紋尺寸代號、中徑公差等級代號（內螺紋省略不標注，外螺紋代號為A和B）和旋向代號組成：

   尺寸代號為3/4的A級、右旋、非密封圓柱外螺紋標注為：G3/4A

   螺紋中的3/8、1/2、3/4標記是指螺紋尺寸的直徑，單位是英寸。行內人通常用“分”來稱呼螺紋尺寸，一寸等于8分，1/2寸就是4分，以此類推

   55°圓錐管螺紋是螺紋密封管螺紋，屬惠氏螺紋家族。該系列螺紋在世界上應用廣泛，常用于水及煤氣管行業。錐度規定為1：16.國家標準可查閱GB/T7306-2000。完整的標記由螺紋特征代號、螺紋尺寸代號和旋向代號組成：

   英制密封圓柱內螺紋的特征代號為RP；英制密封圓錐內螺紋的特征代號為RC；英制密封圓錐外螺紋的特征代號為R1（與英制密封圓柱內螺紋配合使用）

   R2（與英制密封圓錐內螺紋配合使用）

   尺寸代號為3/4的左旋、英制密封圓柱內螺紋：RP3/4－LH

   NPT是屬于美國標準的60度錐管螺紋，錐度規定為1：16。用于北美地區，在我國機床行業和前蘇聯也有應用。國家標準可查閱GB/T12716-1991。完整標記由螺紋特征代號、螺紋尺寸代號和旋向代號組成：

   美制一般密封圓錐管螺紋的特征代號為NPT；

   美制一般密封圓柱內螺紋的特征代號為NPSC；

   美制螺紋的標準系列包括粗牙（UNC）、細牙（UNF）和超細牙(UNEF)三個系列，外加一個定螺距系列（UN）。完整的標記由公稱直徑、每英寸牙數、系列代號、精度等級和檢驗體系代號組成：2-12UN-2A(23)         3/4-18UNS

   2:公稱直徑為2英寸；12:每英寸12牙；UN:螺紋系列代號；2A：公差帶代號；（23）檢驗體系代號。計算方法：1英寸＝25.4毫米。轉換為米制單位如3/4×25.4＝19.05即公稱直徑為19.05毫米。

   公制普通螺紋分為粗牙和細牙兩種。粗牙普通螺紋用螺紋代號（M）和公稱直徑表示，如M10、M16等；細牙普通螺紋用螺紋代號（M）和公稱直徑×螺距表示，如M10×1、M20×1.5等。完整的螺紋標記是由螺紋特征代號和公差帶代號及旋合長度代號組成的，如M20×1.5-6g-S。M：螺紋代號；20：公稱直徑；1.5：螺紋導程；6g：公差帶等級；S：旋合長度（中等旋合長度不標注）。

   公制螺紋與英制螺紋的區別：公制螺紋是60度等邊牙型，英制螺紋是55度等腰牙型，美制螺紋是60度；公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示；公制螺紋用公制單位，美英制螺紋用英制單位。

   GB7307-1987常用55°圓柱管螺紋尺寸表（PF、G）
